经过实验发现，在激光切割钕铁硼时，激光束照射在材料表面使其加热融化，通过高压惰性气体（氩气或氮气）吹入把融化的液体吹出进行切断，会导致热量堆积较多使钕铁硼性能下降产生不可逆转的缺陷。

测试实验：

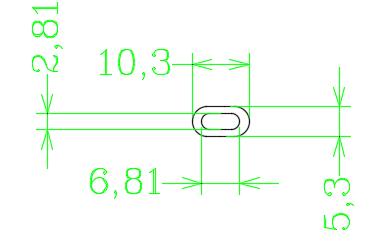

烧结钕铁硼1.5mm厚长方形板材（尺寸45mm*60mm）激光切割测试如下图形：

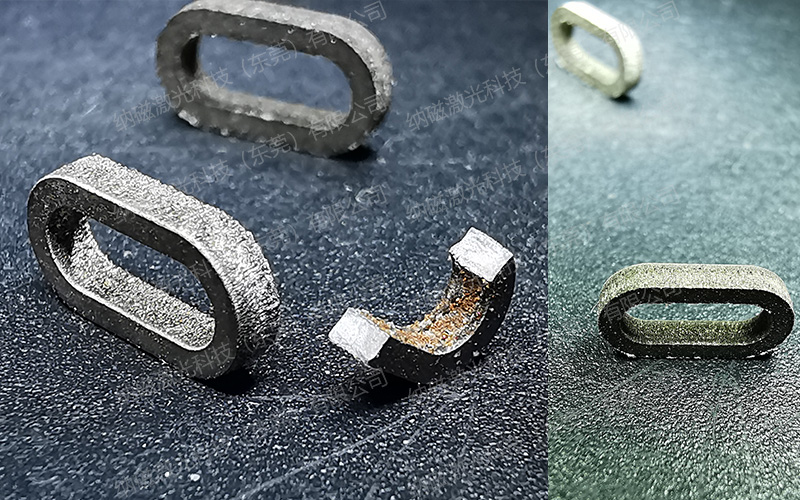

经压力测试在0.05KN内就会发生断裂。直接经过下一道抛光工序会发生断裂，或直接充磁发生充磁性能很差等显现。

造成这一现象的原因：
1. 激光切割钕铁硼融化后，端面再凝固结晶。造成边缘区结晶方向垂直向下，与母材结晶方向不同。再结晶分布越均匀（切割断面平滑）其强度越差。
2. 激光切割时堆积的热量较多，产生较大的热影响区，钕铁硼内部分子结构发生了改变充磁性能下降，同时强度肯定也会下降。
激光切割造成缺陷分析：
占空比越大出光时间越长单点激光能量就越大。频率越高单位时间出光次数越多，堆积的热量就越大。惰性气体吹入降温效果差。
